管道流量计前后尺寸图
点击次数：2491 发布时间：2021-12-02 09:35:23
管道流量计外形和安装尺寸，见表 2-4
注：除表 2-4 标准连接尺寸和公称压力以外，可依据用户要求，根据用户实际安装位置尺寸，管道公称压力进行非标准设计和制造。
转换器的结构和外形尺寸(详见转换器部分)

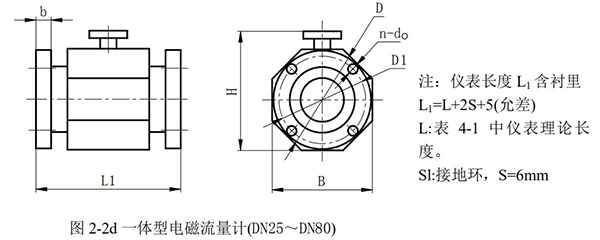

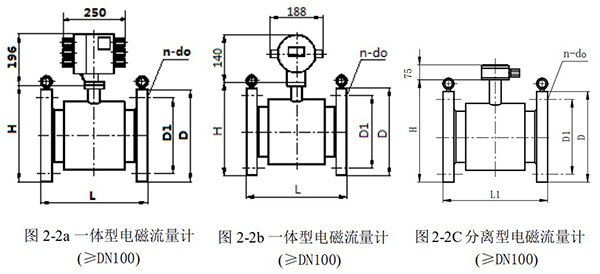

管道流量计（含传感器）外形及连接尺寸（见图 2-2，表 2-4）

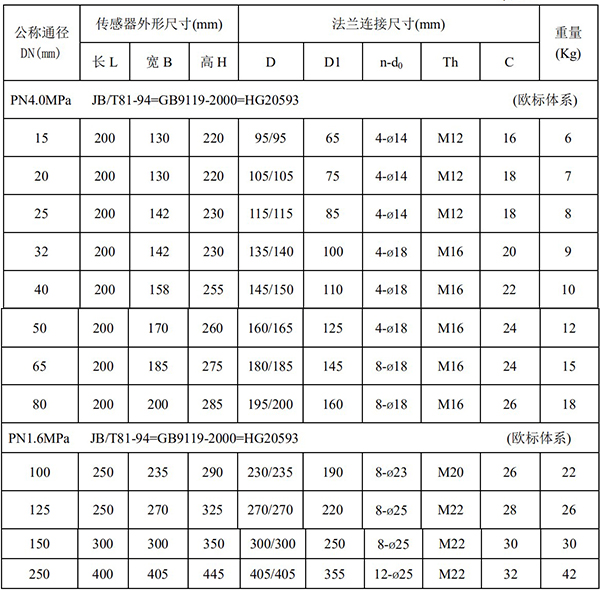

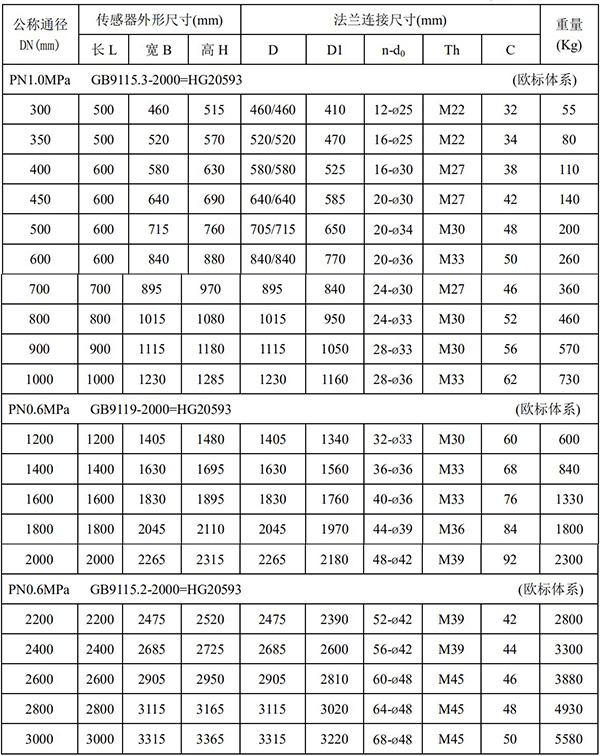

常用规格管道流量计外形尺寸和法兰连接尺寸
