化工厂管道流量计安装管道要求

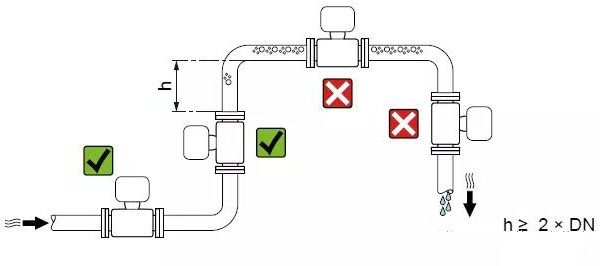

管路必须完全充满液体。保证管路始终充满液体至关重要，否则流量显示会受到影响，而且还会出现测量错误。管路结构的设计必须要保证测流管始终充满流体。当流体有分流或含有固体颗粒沉淀物时，建议使用垂直安装。但采用垂直安装时，要遵循流体从下到上的走向，以保证管路充满流体。

避免气泡。如果有气泡进入流量管，流量显示会受到影响，而且还会出现测量错误。当流体中含有气泡时，管路设计时必须防止气泡积累在测流管中。如果在测流管附近存在阀门，尽量将管布置在阀门上游，可避免压力减小产生气泡。

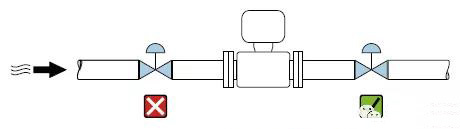

不建议将传感器安装在控制阀后方。

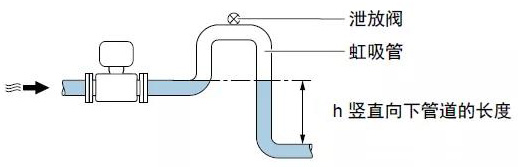

在竖直向下管道中安装时(h ≥ 5 m (16.4 ft))，需要在传感器的下游管道中安装带泄放阀的虹吸管， 避免出现低压，以及抽压时损坏测量管。此措施还可以防止系统的测量精度降低。

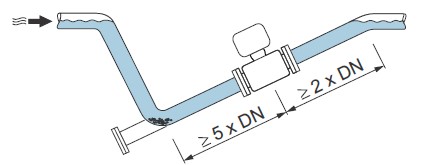

在非满管管道中安装时倾斜放置的非满管管道需要安装泄放装置。
