关于污水流量计的工作原理及组成部分介绍
点击次数:7903 发布时间:2021-03-09 10:07:14
一、污水流量计的组成部分
污水流量计主要由两部分组成: 流量传感器和信号变送器,如图2 所示。传感器上的励磁线圈接受变送器传输来的励磁电流产生磁场,输出感应电动势信号; 信号变送器则将感应电动势信号转换为流量信号或模拟量信号送至控制系统。污水流量计按组成方式分为一体式和分体式。
在污水流量计内部,有一个产生磁场的电磁线圈和捕捉电动势(电压)的电极。由此,虽然污水流量计的流量管内可能看起来没有任何东西,但可以测量流量。


二、污水流量计的工作原理
使用污水流量计时有一个重点。由于污水流量计是基于电磁感应定律的,所以导电液体是**可以检测流量的液体。是否是导电液体取决于导电性。那么,什么是电导率?
导电率通常是表示电流容易流动的值。相反的数值是电阻率,表示电流难以通过的程度。对于单位,主要使用S / cm(西门子每厘米)。为了确定电力的流通方式,1厘米2的电极相距1厘米。使用100200μS/ cm的自来水,500μS/ cm以上的矿泉水和0.1μS/ cm以下的纯水作为样品,可以提供实测电导率的例子。
为了计算电导率,必须适当计算诸如电极面积和电极之间的距离等条件。因此,计算起来相当困难。作为确定电导率的一般方法,可以使用电导率仪来执行此测量。
关于污水流量计的安装规范与安装图
关于污水流量计的工作原理及组成部分介绍
污水流量计的适用范围特点及如何选型
污水流量计公称通径与流量范围对照图
污水流量计电极与衬里材料选型对照表
污水流量计的外形和安装尺寸图示与对照表
污水流量计的故障检查与分析汇总
分体式与一体式污水流量计如何接线图解
污水流量计显示波动大的原因分析
污水流量计的应用范围
污水流量计与水表区别
污水流量计如何校准
污水流量计在线比对和校准
污水流量计精度等级及要求
污水流量计常见故障维护
污水流量计在阀门前后差别
污水流量计如何保养
污水流量计不准确原因有哪些
污水流量计的优缺点
污水流量计受电流影响吗
污水流量计清洗方法
污水流量计安装位置的选择
污水流量计安装距离要求
污水流量计类型有哪些
污水流量计显示负数
污水流量计测量原理
关于城市生活污水与工业废水的流量设计分析
用于测量各类污水处理排水流量计种类以及选型
智能污水处理排水流量计优缺点及产生误差的原因分析
智能污水管道排水计量表好与坏有哪7个重要的检查要领
污水流量计主要由两部分组成: 流量传感器和信号变送器,如图2 所示。传感器上的励磁线圈接受变送器传输来的励磁电流产生磁场,输出感应电动势信号; 信号变送器则将感应电动势信号转换为流量信号或模拟量信号送至控制系统。污水流量计按组成方式分为一体式和分体式。
在污水流量计内部,有一个产生磁场的电磁线圈和捕捉电动势(电压)的电极。由此,虽然污水流量计的流量管内可能看起来没有任何东西,但可以测量流量。


二、污水流量计的工作原理

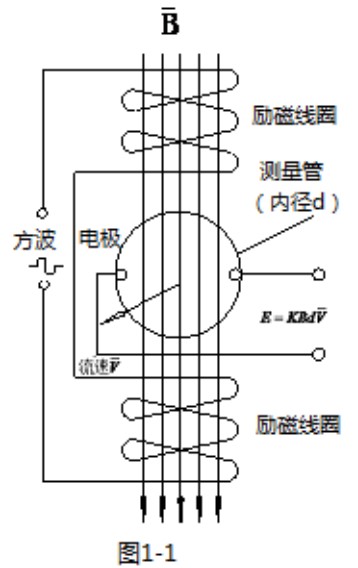

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B,测量管内径 d 与平均流速的乘积、电动势 E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。

式中: E---------为电极间的信号电压(v)
B---------磁通密度(T)
d---------测量管内径(m)
V --------平均流速(m/s)
K---------常数
由于 K 为常数,励磁电流是恒流的,故 B 也是常数,则由(1-1)式可知,体积流量 Q 与信号电压 E 成正比,即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此,只要测量出 E 就可确定流量 Q,这就是电磁流量计的基本工作原理。

由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
三、电导率使用污水流量计时有一个重点。由于污水流量计是基于电磁感应定律的,所以导电液体是**可以检测流量的液体。是否是导电液体取决于导电性。那么,什么是电导率?
导电率通常是表示电流容易流动的值。相反的数值是电阻率,表示电流难以通过的程度。对于单位,主要使用S / cm(西门子每厘米)。为了确定电力的流通方式,1厘米2的电极相距1厘米。使用100200μS/ cm的自来水,500μS/ cm以上的矿泉水和0.1μS/ cm以下的纯水作为样品,可以提供实测电导率的例子。
为了计算电导率,必须适当计算诸如电极面积和电极之间的距离等条件。因此,计算起来相当困难。作为确定电导率的一般方法,可以使用电导率仪来执行此测量。
