沼气流量表接线图
点击次数：2616 发布时间：2021-01-08 05:47:09
3. 安装与连接
3. 1 一体型仪表安装与连接外观结构图
图 1 适用管径 DN80 以上 DN500 以下精简型热式气体质量流量计
图 2 适用管径 DN10 以上 DN80 以下满管型热式气体质量流量计

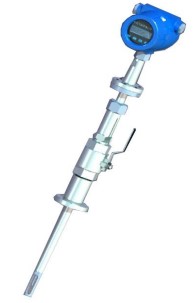

图 3 适用管径 DN80 以上 DN4000 以下标准型热式气体质量流量计
(一) 一体型插入式应插入至被测管路轴心，所以测量杆长度视测管径大小而定。订货时应说明。若不能插入至管道轴心，将有厂方提供标定系数，以完成准确测量。
(二)一体型满管式采用法兰连接，符合国标 GB/T9119-2000.见附录 2.
4. 接线
4. 1 传感器接线端子说明
4. 2 输出接线端子说明及接线方法：
(1)电源的接法

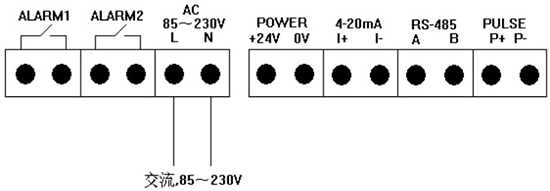

a.交流电源供电的接法

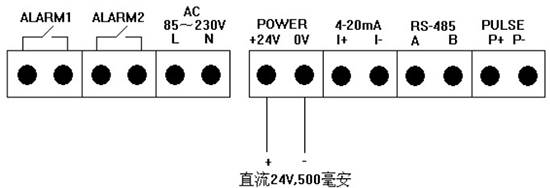

b.直流 24V 供电的接法:

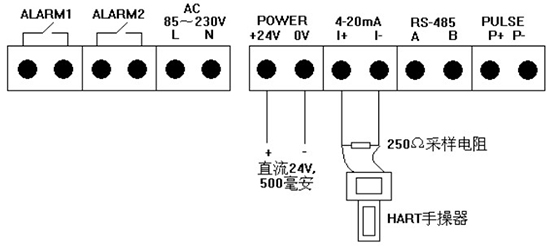

(2)四线制 4-20mA 电流输出和 HART 手操器的接法:

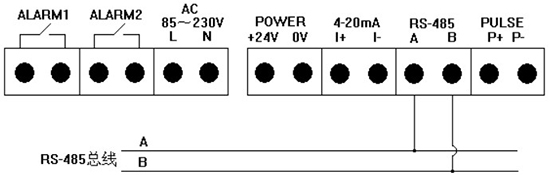

(3)RS-485 通讯的接法

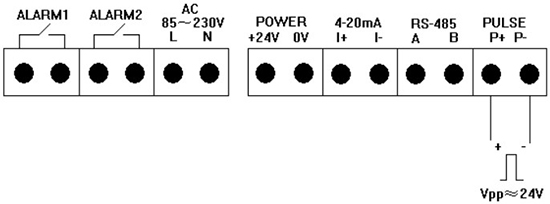

(4)脉冲输出的接法

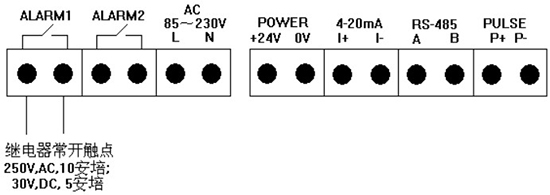

(5)报警输出的接法:
