电磁流量表数字通讯接口及接线
RS-232C 接口：按 IEEE RS-232C 接口标准设计，标配为非电气隔离方式，可选光电隔离型接口。可支持 MODBUS 协议 RTU 格式。
RS-485 接口：按 IEEE RS-485 接口标准设计，标配为非电气隔离方式，可选光电隔离型接口。可支持 MODBUS 协议 RTU 格式和 PROFIBUS-DP 通讯方式。
1.1.1 RS232 接线，如下图所示：
1.1.2 RS485 接线
1.1.1.1 非电气隔离方式接线

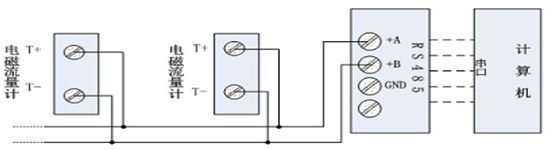

一体转换器接线（非电气隔离方式）

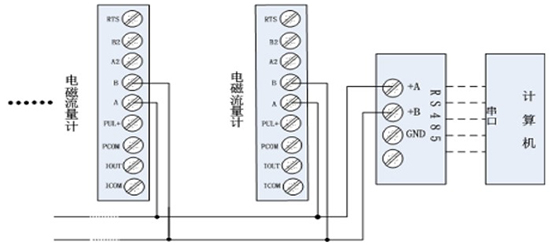

分体转换器接线（非电气隔离方式）
1.1.2.2 带光电隔离方式接线（包括 MODBUS 和 PROFIBUS-DP 通讯）

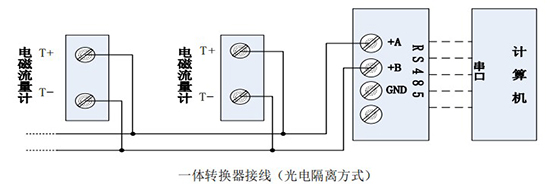

一体转换器接线（光电隔离方式）

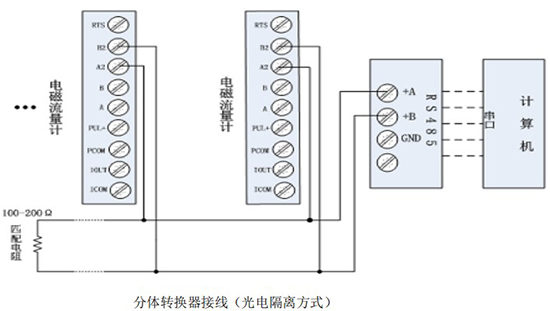

分体转换器接线（光电隔离方式）
1.1.3 HART 通讯手操器与电磁流量计的连接

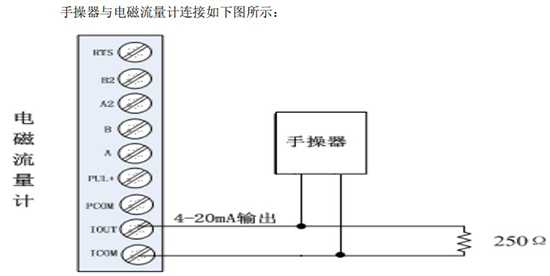

手操器与电磁流量计连接如下图所示：
说明：
1）手操器并联在电磁流量计电流输出的负载两端没有极性；
2）回路中的电阻应大于 200Ω ，小于 500Ω ；
3）手操器不能串入电流回路。
注意：电磁流量计用手操器设置参数，通讯地址为非 0 值，波特率为 14400。若仪表通讯方式、地址及波特率设置不正确，手操器将不能设置参数！
