v锥流量计技术参数
点击次数：3448 发布时间：2021-04-25 06:10:17
技术说明
1.管体采用无缝隙整体TP304（20#）+PTFE（聚四氟乙烯）衬里。
2.PTFE（聚四氟乙烯）衬里，采用内模成型，整体烧结技术成型，保证衬里的致密性和与TP304（20#）管壁的粘合度，确保在运行中正常情况下，不出现衬里鼓泡和起层，也不会导致HC1和C1离子渗入TP304（20#）表面，对管道造成腐蚀。
3.锥体采用整体PTFE加工而成，确保在运行中锥体的耐腐蚀性及表面结构不变，使测量信号保持长期稳定。
4.金属管壁设计可以保证锥形流量计良好的承压性。
5.取压法兰规格及技术要求：DN50 F304（20#）+PTFE RF SO（WN）。

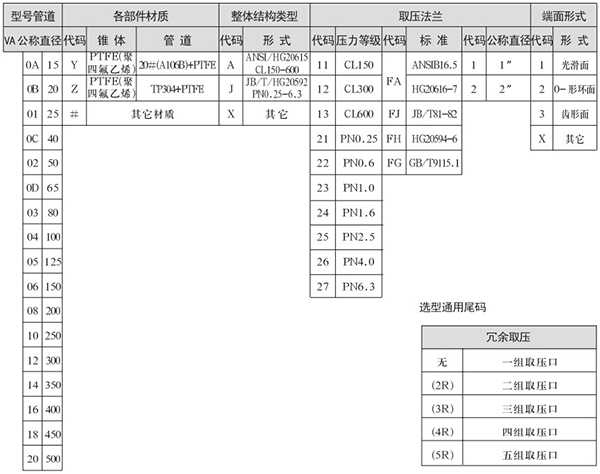

1、防腐式锥形流量计（VA）选型
2、方管锥形流量计（VP）
节流元件为相似形方锥，为测量方形（正方和矩形）管道内介质的流量而专业设计。
非常适合电厂或炉风量测量，无需直管段、能测低流速，精度高，测量稳定，是理想解决方案。

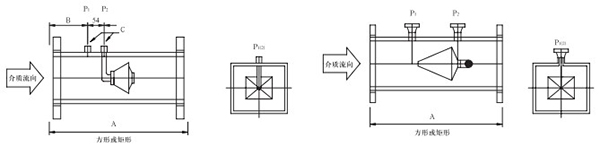

外形图

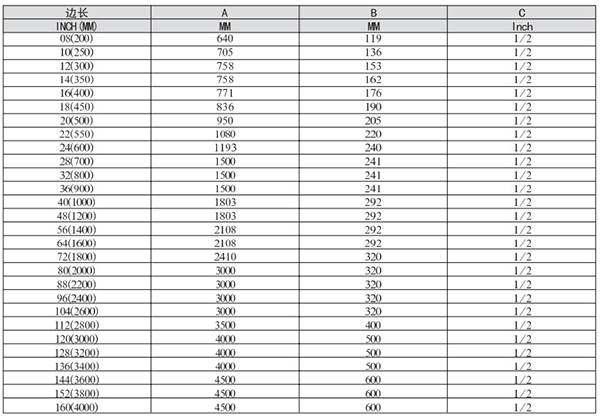

尺寸表
3、方管锥形流量计（VP）选型
4、管道对夹式连接（VH）
连接法兰标准：ANSIB16.5/HG20617 JB/T82/HG20595
连接法兰压力等级（CL/MPa）:150-2500/2.0-42.0、PN0.25-25.0
适用于测量小直径高流速管道中介质的流量
特点：1.安装时无需焊接。2.锥体可以更换。

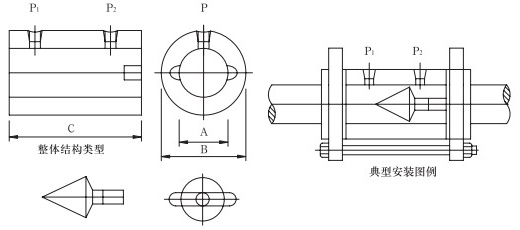

外形图

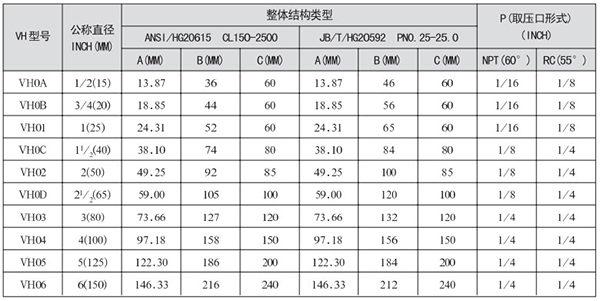

尺寸表
其它管径、长度和螺纹孔径也可以设计制造。

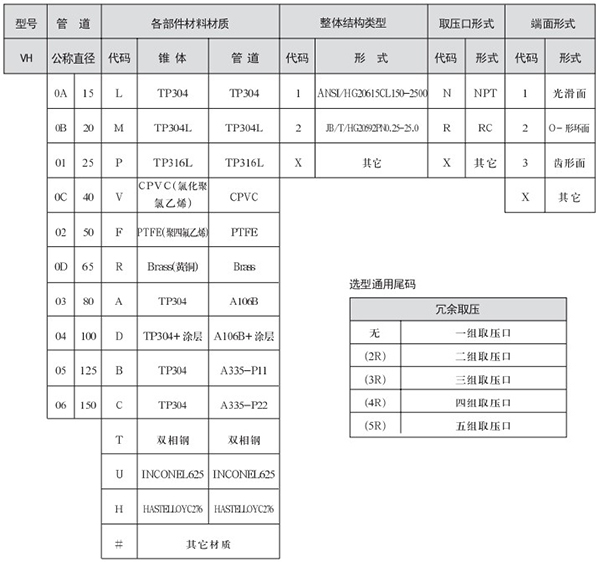

5、管道对夹式连接（VH）选型
