分体式电磁流量计接线图
点击次数：3957 发布时间：2021-09-09 07:57:55
分体式电磁流量计是一种常用的精密流量测量仪器，在多个行业中都有一定的应用。分体式电磁流量计传感器主要组成部分是，测量管、电极、励磁线圈、铁芯与磁轭壳体。用户在使用分体式电磁流量计的时候对于它的接线方法不仅要了解，其实在接线的时候有很多的问题是需要注意的。如果接线的时候不注意是很容易造成接线错误，然后导致分体式电磁流量计无法使用的，快那么具体的注意事项是什么呢?下面小编就来具体介绍一下吧。
1.连接电源电缆和信号电线两端要包有圆形的接线片。
2.当备有防水密封塞和接头、防水塞时，应将防水密封塞拧紧，以保证盒子内不渗水。
3.为保证传感器接线盒内的绝缘性，防止由于潮湿引起的绝缘性不好，下雨天不要在室外连接电缆。
4.建议使用导线管，导线管采用厚且坚固的钢管道或柔性金属管道均可。
5.所有的电源电缆和非4蕊24V DC的信号电缆必须套以钢的导线管。
6、 分体式电磁流量计的传感器与转换器连接电缆尽可能短，不要将多余的电缆卷在一起。
7、 连接电缆不能与其他电缆线，如变压器、电动机及其它力电缆装一起，其距离至少大于1m。
8、 连接电缆不能在中途断开或短路也不能改变订货要求长度。 电缆布线应尽量避免干扰源。
以上死小编为大家提供的分体式电磁流量计接线的注意事项，如果有需要可以参照以上八点进行学习，希望可以帮助用户在使用的过程中保护电磁流量计，延长电磁流量计的使用寿命 。

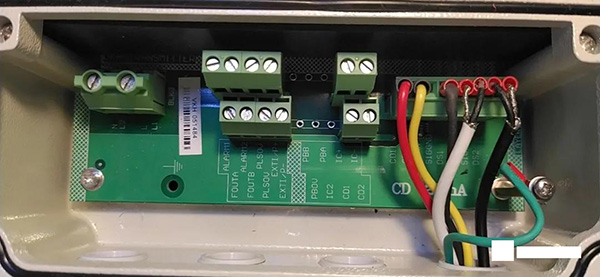

接线端子示意图及端子定义
