金属浮子流量计的安装要求
点击次数：3541 发布时间：2021-05-31 00:28:40
一、金属浮子流量计的安装注意事项：
1.金属浮子流量计安装到工艺管道之前,工艺管道应该吹扫,将管道内的焊渣清洗干净,防止管道中杂质堵塞仪表,影响正常使用。
2.为了保证测量精度，推荐在流量计上游安装5DN的入口直管段，下游安装250mm出口直管段。
3.金属浮子流量计有垂直安装和水平安装形式,如果是垂直安装形式,安装垂直度应该保证优于1%，如果是水平安装形式,安装水平度都应该保证优于1%。
4.若介质中含有固体杂质，应在阀门和直管段间加装过滤器;若介质中含有铁磁物质，应在金属浮子流量计的上游安装磁过滤器。
5.由于金属浮子流量计安装了一个磁远传系统，要确保周围其他设备产生的磁场不影响测量结果。
6.若被测介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来消除或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计*好使用阻尼型的。
7.测量气体的流量计,是在特殊压力下的校准,如果气体在流量计的出口直接排放到大气,将会在浮子处产生较大的压力损失,引起数据失真,如果这样的工况条件,应该在流量计的出口安装一个阀门,以便对所需流量值进行设定。当浮子上方维持标校压力时,气体将在阀门处膨胀。
8.为便于清洗和维护，保证生产正常运行，建议设旁通管路。
9.安装管路的轴线必须与流量计同轴，并适当地支撑管道以避免振动和减小流量计所受应力，测量系统控阀应安装在流量计下游。
10.安装内衬聚四氟乙烯的金属浮子流量计时，紧固法兰螺栓时应对称紧固且勿过紧，以防四氟变形。

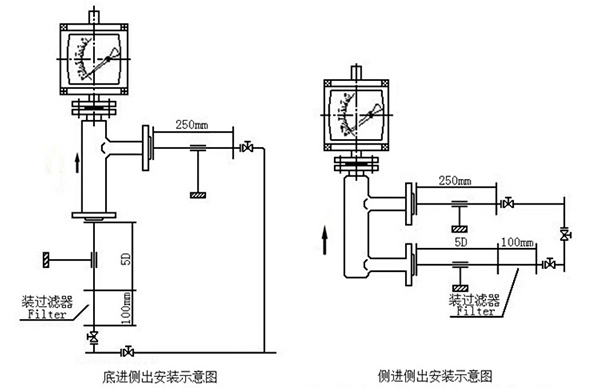

二、金属浮子流量计的安装要求：
1、保证测量管的垂直度优于5%；
2、需加旁通路，便于维护和清洗而不影响生产；
3、直管段：前直管段≥100mm+5D，后直管段＞250mm；
4、介质中含有铁磁性物质，应在流量计前安装磁性过滤器；
5、安装前管道需要吹扫；
6、安装时注意仪表方向与流体方向一致。
