带报警开关浮子流量计接线图
点击次数：3662 发布时间：2021-06-05 02:16:43
LZ 系列带报警开关浮子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。LZ 系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。
流量计检测部分零件均有 1Cr18Ni9Ti 不锈钢材料制成 ，特殊场合也可由 Cr18Ni12Mo2Ti 或 F46 等耐腐蚀材料组成。流量计除特殊规格外，高度均为 250 mm。
限位开关报警装置
对 LZ 型指示器可以安装限位开关报警装置
1. 技术参数：
a) 供电电源：AC 220（1±10%）V；
b) 功 耗：≤3 W；
c) 工作温度：-25 ℃～60 ℃。

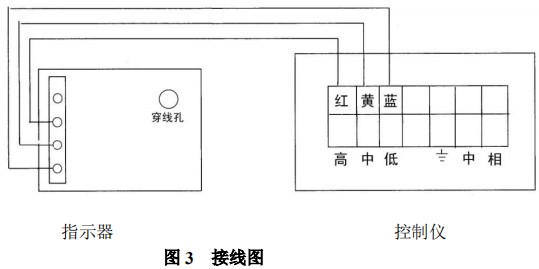

2. 接 线 图：
3. 限位值的设定：限位开关的位置可以通过改变感应头的位置任意设定。
