高液位浮球液位计的工作原理
点击次数：2429 发布时间：2021-07-19 02:29:11
高液位浮球液位计由液位传感器和电流转换器两部分组成，浮球与液位同步变化，控制弹簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。
被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
高液位浮球液位计的工作原理及应用范围：
1、工作原理：

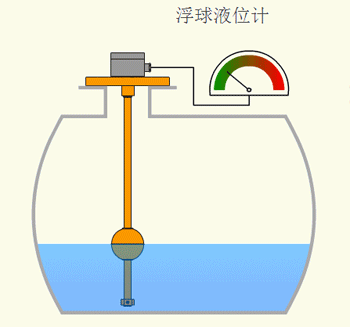

浮球连续式液位计是利用浮球内磁铁随液位的变化来改变本体杆内的电阻与磁簧开关所组成的分压电路，从而转换成分压信号，此分压信号可经过液位计变成4~20mA等标准工业信号，以检测液位。磁簧开关的间隙愈小，精度越高。此液位计还可配合其他二次仪表作远距离指示，是一种原理简单，可靠性极佳的液位指示器。
2、应用范围：
浮球连续式液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量*为理想。
高液位浮球液位计的正确使用方法:
（1）使用前*先检查液位计是否在检定周期内，否则，应进行校验，不合格及时更换。
（2）传感器应水平安装，下入长度应符合技术要求。
（3）传感器与防爆接线盒之间要连接紧固、严密，不得漏进雨水。
（4）接线要按使用说明书进行，不能短接或接错。
（5）浮球式液位计要工作在设定测量范围内，不得超量程工作。
