防爆超声波液位计如何接线
点击次数：3250 发布时间：2021-08-07 01:01:56
防爆超声波液位计接线
针拧开后盖即可看见防爆超声波液位计的接线板，如下图所示：
接线柱说明：
额定电压：DC24V，4～20mA电流输出， XPS02：+接BA-2二芯专用电缆红线跟黑线，－接BA-2二芯专用电缆屏蔽线。

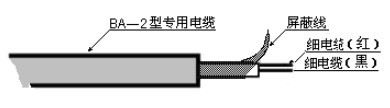

BA-2二芯专用电缆说明：
注意：
1）BA－2专用电缆的长度应（分体机专用）≤50米
2）防爆超声波液位计到控制室的距离应≤1200米
3）给DC24V电源上电前后，请仔细检查电源的极性，注意不要接反。
4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。
5）4～20mA输出线的*大负载应小于500欧姆。
