稀硝酸流量计的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电极和衬里材料的选择应满足流体介质的化学性能。

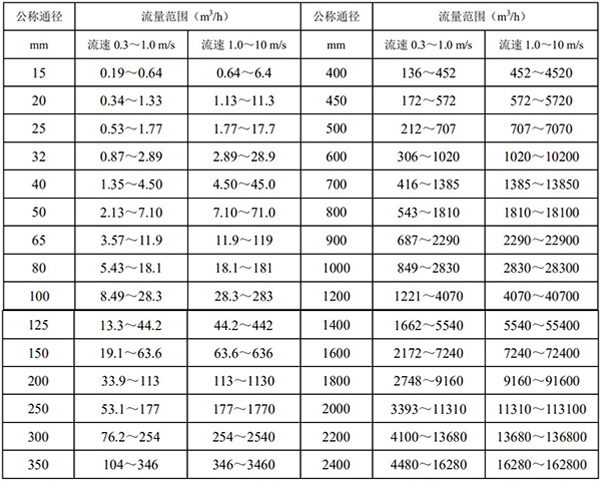

1.1 公称通径与流量范围

1.2 电极材料的选择

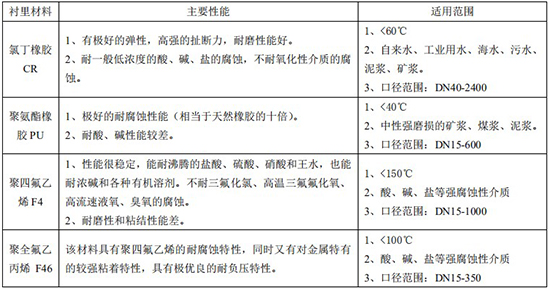

1.3 衬里材料的选择

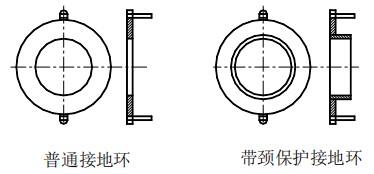

1.4 接地环的选择

若与传感器连接的管道是绝缘性，则推荐使用接地环或接地电极，若被测介质是磨损的，应选择带颈衬里保护接地环。

聚四氟乙烯衬里的传感器，安装使用时建议配备接地环，其作用有二：一是保护衬里表面，二 是具有良好接地。

1.5 外形和安装尺寸，见表 2-4

注：除表 2-4 标准连接尺寸和公称压力以外，可依据用户要求，根据用户实际安装位置尺寸，管道公称压力进行非标准设计和制造。

1.5.1 转换器的结构和外形尺寸(详见转换器部分)

1.5.2 稀硝酸流量计（含传感器）外形及连接尺寸（见图 2-2，表 2-4）

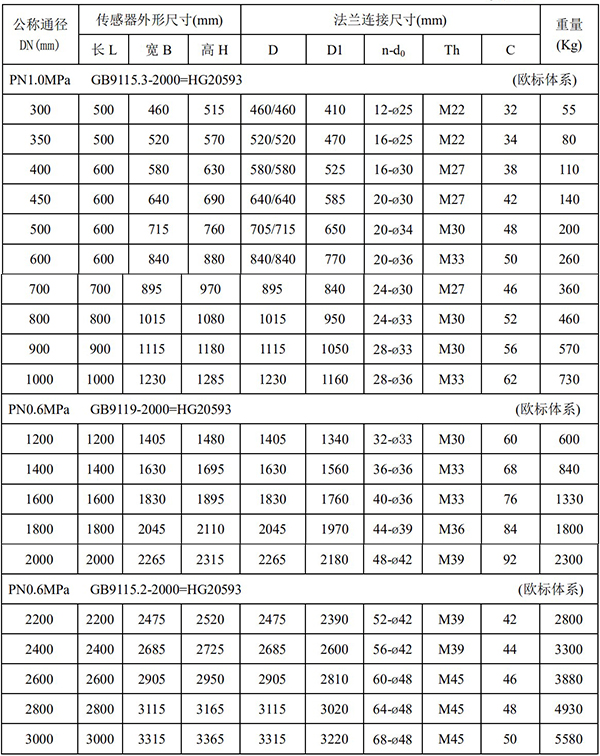

常用规格稀硝酸流量计外形尺寸和法兰连接尺寸

常用规格稀硝酸流量计外形尺寸和法兰连接尺寸
