外夹式管道流量计如何选择安装测量位置

外夹式管道流量计的安装在所有流量计的安装中是*简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：

1、选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。

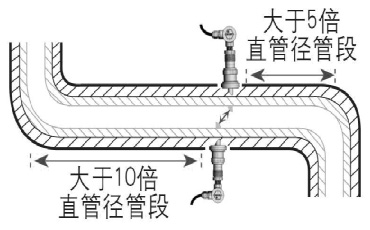

2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

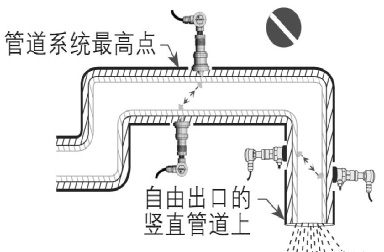

3、避免安装在管道系统的*高点或带有自由出口的竖直管道上（流体向下流动）

4、对于开口或半满管的管道，流量计应安装在U型管段处

5、充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。

6、要保证测量点处的温度和压力在传感器可工作范围以内。

7、两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。

8、选择管材均匀密致，易于超声波传输的管段。测量点的选择请见下例（如下图）
