电磁流量计数字通讯接口及接线
RS-232C接口：按IEEE RS-232C接口标准设计，标配为非电气隔离方式，可选光电隔离型接口。可支持MODBUS协议RTU格式。
RS-485 接口：按IEEE RS-485接口标准设计，标配为非电气隔离方式，可选光电隔离型接口。可支持MODBUS协议RTU格式和PROFIBUS-DP通讯方式。

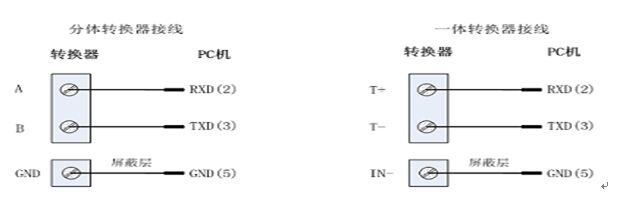

1、RS232接线，如下图所示
2、RS485 接线

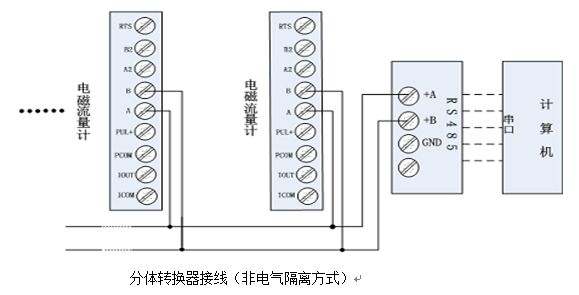

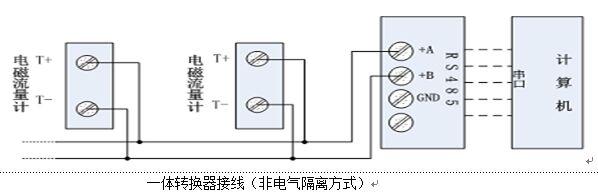

2.1、非电气隔离方式接线

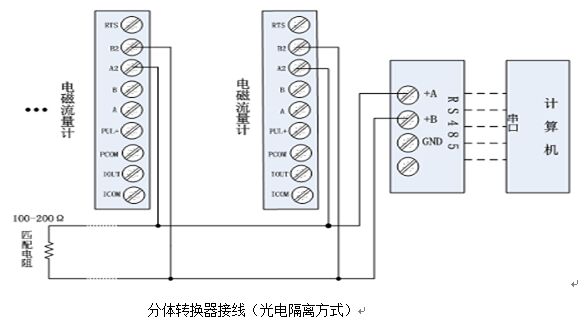

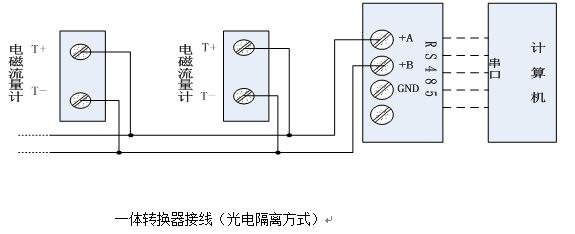

2.2、带光电隔离方式接线（包括MODBUS和PROFIBUS-DP通讯）
3、HART通讯手操器与电磁流量计的连接

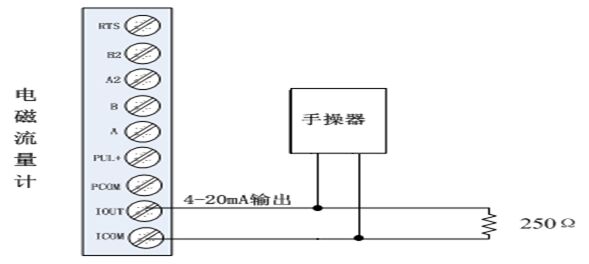

手操器与电磁流量计连接如下图所示：
说明：1）手操器并联在电磁流量计电流输出的负载两端没有极性；
2）回路中的电阻应大于200Ω，小于500Ω；
3）手操器不能串入电流回路。
注意：电磁流量计用手操器设置参数，通讯地址为非0值，波特率为14400。若仪表通讯
方式、地址及波特率设置不正确，手操器将不能设置参数！
