转子流量计安装的注意事项

点击次数：4625 发布时间：2021-03-19 06:55:12
1、金属管转子流量计安装
为了保证金属转子流量计正常工作并达到要求的测量精度，一般应注意以下几点：
·金属转子流量计必须垂直安装，流体自下而上流过流量计，且垂直度优于2°，水平安装时水平夹角优于2°；
·安装在工艺管线上的金属转子流量计应加旁路，以便处理故障或吹洗时不影响生产；
·金属转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段，以保证仪表测量精度；
·如果介质中含有铁磁性物质，应安装磁过滤器；
·如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
·当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
·如果被测介质的温度高于220℃或流体温度过低易发生结晶时，需采取隔热?；ご胧┦?，应选用夹套型，以便进行冷却或保温；
·管道法兰、紧固件、密封垫与流量计法兰标准相同才能使仪表正常安装运行；
·该产品一般在装置正常运行后，不需要维护，故障多发生在装置刚刚启动时，由于管道吹洗不干净，而发生浮子被固体颗粒卡住现象，此时指示器的指针停在一位置不动。这时*先应关闭流量计两边的阀门，然后拆下上法兰，取出浮子进行清洗，再重新装好。注意紧固上法兰螺母要平衡拧紧，并垫好垫圈；
·为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，适当地管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游；
·由于仪表是通过磁耦合传递信号的，所以为了保证仪表的性能，安装周围至少10cm处，不允许有铁磁性物质存在；
·测量气体的仪表，是在特定压力下校准的，如果气体在仪表的出口直接排放到大气，将会在浮子处产生气压降，并引起数据失真。如果是这样的工况条件，应在仪表的出口安装一个阀门；
·安装PTFE衬里的仪表时，要特别小心。由于在不均匀压力的作用下，PTFE会变形，所以法兰螺母均匀拧紧对称；
·带有液晶显示的仪表，安装时要尽量避免阳光直射显示器，以免降低液晶使用寿命；
·带有锂电池供电的仪表，安装时要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。

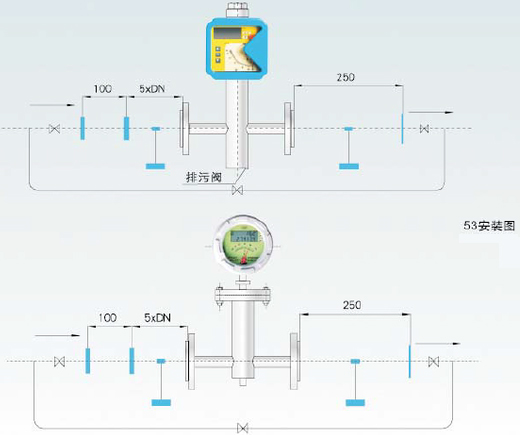

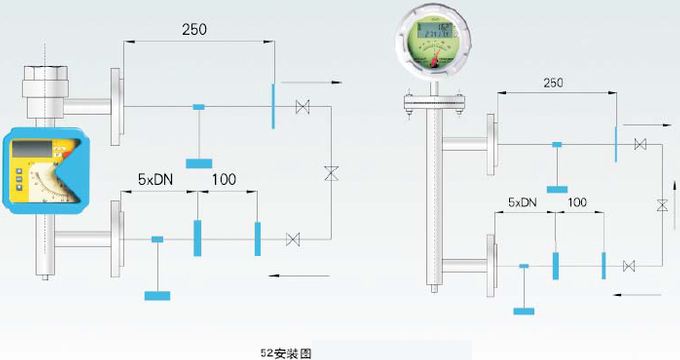

金属管转子流量计安装注意事项图示
金属管转子流量计安装注意事项图示
金属管转子流量计安装注意事项图示
金属管转子流量计安装注意事项图示
金属管转子流量计安装注意事项图示

2、玻璃转子流量计安装
玻璃转子流量计为国内统设通用性强、结构简单、维修方便。分段计量、测量范围灵活、可测微小流量。测体材质多样、可测腐蚀性介质。DN10口径以下带调节阀，方便用户。在安装和使用中有以下要求：
1）安装前应将流量计中起运输?；ぷ饔玫亩コ奈锶〕?。并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。常州市凯悦热工仪表有限公司。
2）玻璃转子流量计在使用安装前，应先检查技术参数如：测量范围，精确度等级，额定工作压力，温度等参数是否符合使用要求。常州市凯悦热工仪表有限公司。
3）新装的管路应冲洗干净。
4）使转子流量计的*小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。大口径流量计由于较重，为避免管道弯曲，必要时可采取加固支承等措施。常州市凯悦热工仪表有限公司。
5）安装时需避免转子流量计受过大的外力伤害，如压扭等力。
6）必要时根据使用中不同的工况，在转子流量计的上游安装过滤器，卡塞转子流量计，以防杂质玷污。常州市凯悦热工仪表有限公司。
7）若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。
8）转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。
9）要想得到精确的测量精度，建议被测流体的常用流量应在转子流量计分度流量的60%以上*好。
玻璃管转子流量计由于流量计本体大部分为玻璃材质，使用及运输就要必须要小心。

3、塑料转子流量计安装
〔1〕安装前，应把塑料转子流量计内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
〔2〕塑料转子流量计的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平?！惨话惚曜迹盒栌玫?佳流量为流量计*大流量的50％-70％，尽量不要用到*高数?！?/div>
〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，塑料转子流量计上游应设置缓冲器或定值器。
〔6〕塑料管转子流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
