氧气流量计产品概述

系列智能金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表，它具有体积小，检测范围大，使用方便等特点，可用于测量液体、气体以及蒸汽的流量，特别适用于低流速、小流量、高温、高压、强腐蚀、非导电介质的流量测量。

本系列金属管浮子流量计执行JB/T6844-2015 **标准，出厂检定符合 JJG257-2007 检定规程。

氧气流量计结构及工作原理

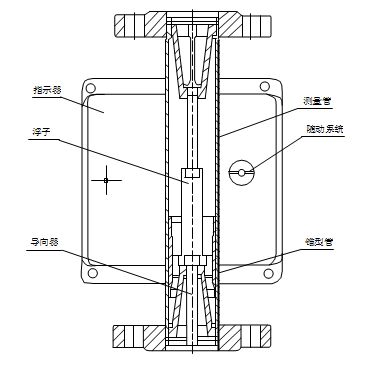

1、结构

产品主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻度盘、线路板(远传)等组件。

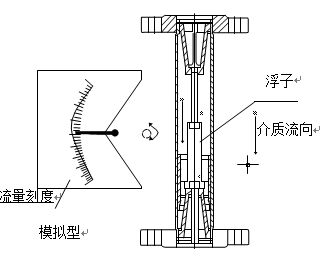

2、工作原理

被测介质自下而上流经测量管时，在浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量浮子上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即对应着被测介质流量的大小。

浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。指示器中固定在指针轴上的随动磁钢与浮子内磁钢耦合，带动指针及传感磁钢转动指针在刻度盘上指示出就地瞬时流量，通过磁传感器转化成电信号，经电路处理后显示出瞬时流量及累积流量。

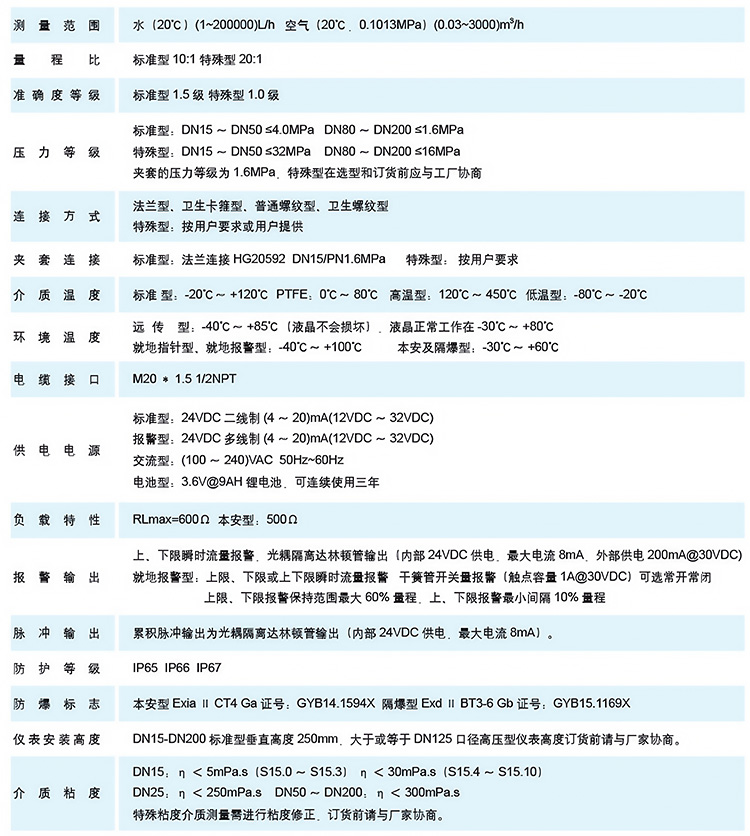

氧气流量计技术参数

氧气流量计流量表

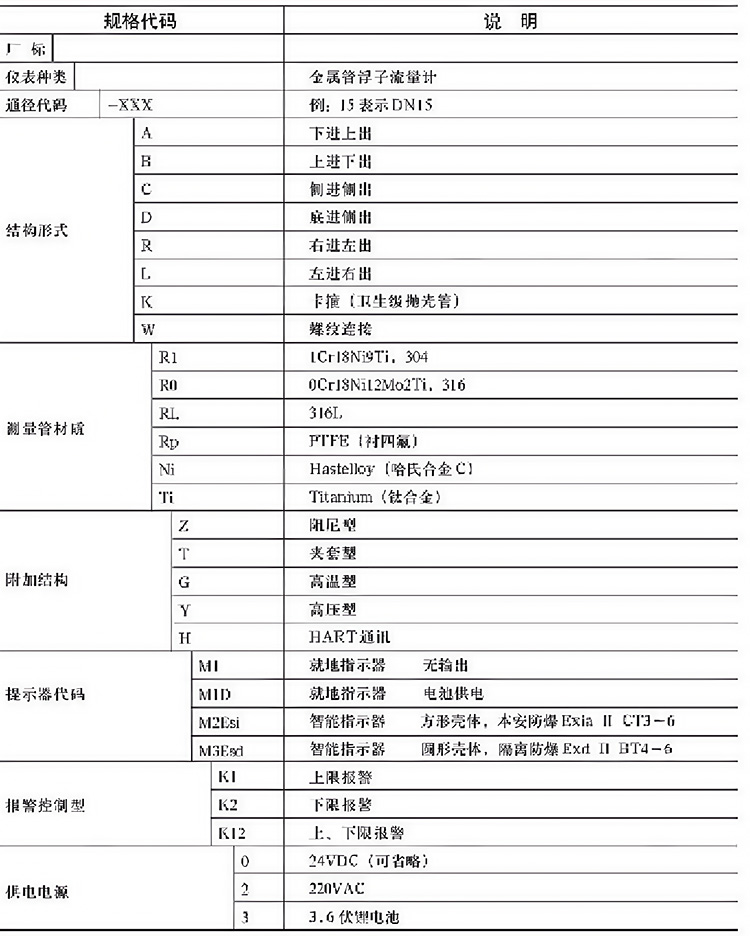

氧气流量计选型说明

氧气流量计如何正确选型

流量计的选型是仪表应用中非常重要的工作，选型的对错直接影响仪表的准确度及使用，所以特别注意：

1、选型需提供以下参数：

●被测介质名称以及其所含的化学成分

●工艺参数：操作压力、操作温度、介质密度、介质粘度、介质状态、*大流量、常用流量、*小流量

●工艺管道：管道材质、口径、走向(水平、垂直)

●指示器：就地、远传、供电方式，输出类型、防爆要求

●测量管：接液材质，安装方式、连接方式（需提供详细标准号)

●准确度等级：标准1.5级.

●位号：用户提供后，打在仪表刻度盘上

●环境温度

●附件(磁过滤器、配对法兰、紧固件、法兰密封垫、直管段、电池等)

2、仪表选用建议：

●多用于过程控制用仪表。zui好精度±1%FS；一般为1.5%FS；量程比10:1。

●危险场合、可选本安防爆、隔爆型。

●*适宜的安装方式为下进上出垂直安装。

●测量低温(-20℃以下)介质时，*好采用夹套型。

●不适宜测量密度变化大的介质。

●不适宜测量脉动介质流量(如计量泵出口)。

●对于气体本表无温压补偿，需另行考虑，气体金属管浮子流量计是在特定压力温度下校准的，如果气体在仪表的出口直接排放到大气，将会在浮子处产生气压降，并引起数据失真。如果是这样的工况条件，应在仪表的出口安装一个阀门。

●对于含有大量铁磁性颗粒介质流量测量时、要在仪表前加装磁过滤器。
