管道式涡街流量计产品原理

智能涡街流量计的基本原理是卡门涡街原理，即“旋涡分离频率与流速成正比”。流量计流通本体直径与仪表的公称口径基本相同，如图一所示，流通本体内插入有一个近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明，旋涡分离的频率与柱侧介质流速成正比。

管道式涡街流量计产品特点

1.基于双重检测设计和自主算法，可提供更优的测量精度。

2.在保证±1.5%RD精度下，下限低至2m/s，量程比可扩大至1 :30。

3.基于数字信号频谱分析技术可提供更宽的测量范围和更高的测量精度。

4.智能数显，可查看温度、压力、累积量。

5.可内置温度压力补偿，直接显示质量流量。

6.输出信号4～20mA，脉冲、RS485、可选配HART协议。

管道式涡街流量计应用领域

广泛应用于机械制造、电子电器、食品、冶金、化工、制药、纺织、水处理等多个领域。

管道式涡街流量计技术参数

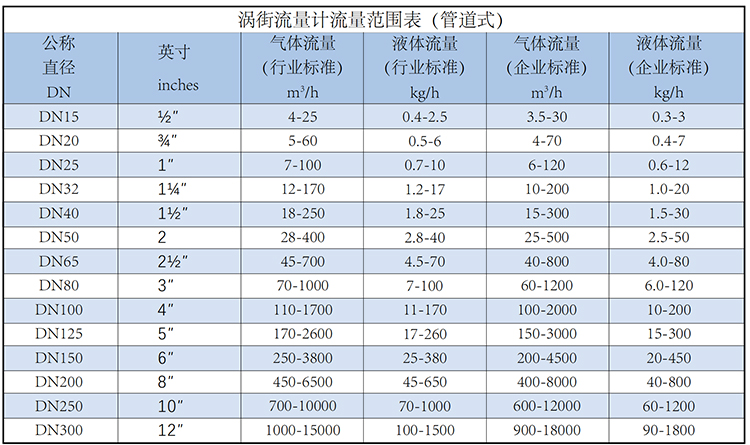

涡街流量计流量范围表（管道式）

注：质量流量是温度为170℃，压力为0.7Mpa，密度为3.6673kg/m3的饱和蒸汽质量流量。

管道式涡街流量计饱和蒸汽质量表

管道式涡街流量计过热蒸汽表

管道式涡街流量计尺寸表

管道式涡街流量计产品选型
