玻璃板液位计的结构

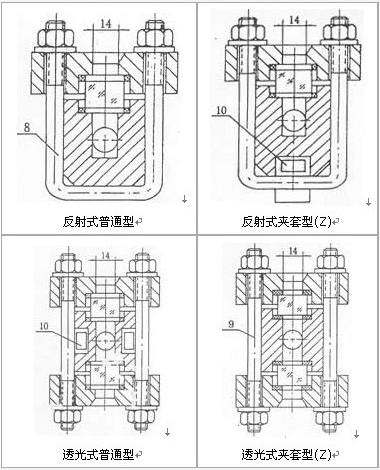

玻璃板液位计大致可以分为三个组成部分，即上下两端的阀门部分，以及中间用来测量并显示液位的部分。当阀门打开时，被测容器内的介质通过阀门流进测量管内，通过玻璃面板直观显示出液位高低。就其结构而言，又可以分为两种，分别为透光式与反射式，虽然在结构上略有不同，但其原理是一样的。透光式适用于无色透明的液体，并且对光线有一定要求。反射式一般则用于有色液体，因为没有外接照明，所以与透光式一样对光线也有一定要求。对于光线不是很好的安装环境，亿嘉推荐使用外接LED照明装置来增加光线度，并且LED相对普通220V的灯管来说，更加安全可靠。就算有意外发生，也可以把风险降至*底。

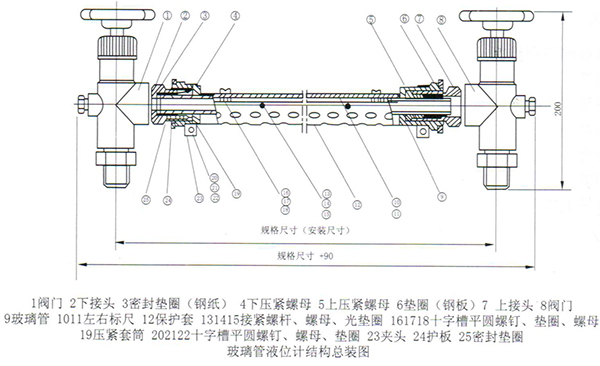

玻璃板液位计设计有上下阀门结构，阀门上装有螺纹接头，通过法兰和装盛被测量介质的容器相连构成连连通器。玻璃板液位计在连通器原理的作用下，指示液面与容器内部液面高度一致，通过对外部玻璃内液面高度数据读取而获得容器内部液位高度。玻璃板液位计为了减少泄露出现的可能性，还在上下阀门部位都安装有钢球，当玻璃板液位计的玻璃外罩破裂时，钢球在容器内的压力作用下就会阻塞液位计中的流动通道，形成对容器的封闭效果，避免容器内的介质出现外泄。



玻璃板液位计工作原理

玻璃板液位计就是通过透明的玻璃外壳直接读取液位高度。玻璃板液位计主要是被指示封闭容器中的液位高度，玻璃板液位计的内部材质主要是钢材、钢纸及石墨等，因此玻璃板液位计不能用来测量与这些材料发生腐蚀作用的介质。玻璃板液位计是一种常见的液位仪表，它的设计原理与其他液位计相比更为简单，测量的液位数值精确度也相对较低，但是玻璃板液位计同时也具有结构简单、使用方便的特点，因此在一些对测量结果要求不高的环境中有着广泛的应用。
