涡街流量计的应用范围广泛，性能可靠，性价比也很高，一般大管径的涡街流量计都采用的是插入式的安装，下面就插入式涡街流量计的安装方法分享如下：

1、在安装插入式涡街流量计传感器的位置上，用气割方法开一个孔径为Φ107的圆孔，并使其轴线与管道轴线正交90℃，以保证法兰短管准确焊接。

2、在圆孔处焊接上相应直径的法兰短管。焊接后要保证法兰短管的中心轴线与管道中心轴线正交。

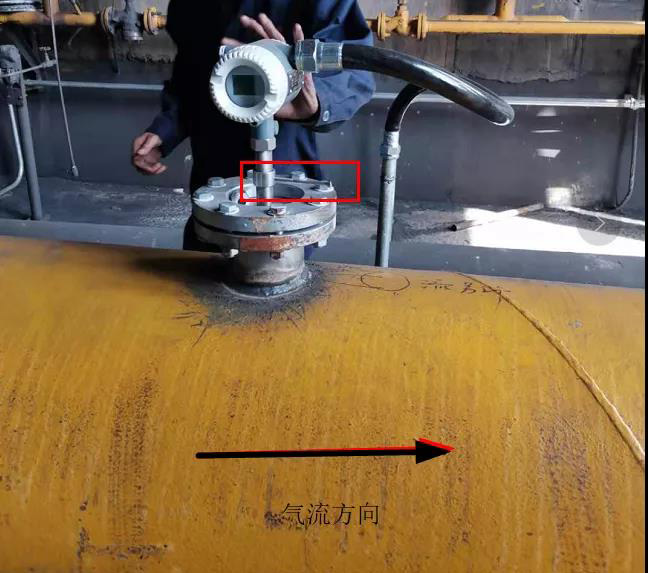

3、将检测头插入管道，深度为管径的0.5倍。测量介质的性质，插入式涡街流量计上的法兰盘与法兰短管的法兰盘之间，必须加装相应的密封垫，然后将法兰坚固好。

4、手柄旋转丝杠，调整检测头与流向一致。
